# 使用控制器控制氢瓶阀

## 一.示例说明<a name="示例说明"></a>

### 1.1.示例软件开发环境<a name="示例软件开发环境"></a>

MATLAB版本：MATLAB R2019a

VS版本：VS2015

S32DS版本：S32DS for S32 Platform 3.5

ECUCoder版本：ECUCoder for S32K344V1.5

MeCa版本：MeCa2.0

关于以上软件开发环境，请参考本站《[电控开发环境搭建手册](./build.html)》。

### 1.2.示例使用的控制器<a name="示例使用的控制器"></a>

本示例使用的控制器型号为RapidECU-F23P，关于RapidECU-F23P控制器的具体信息，请参考本站《[F23控制器硬件参考手册](./f23.html)》。

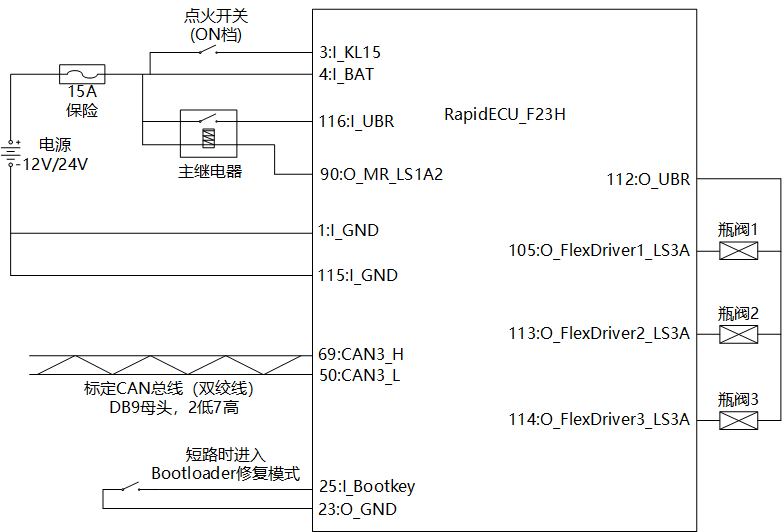

控制器接线：本示例的13:PeakHold1、16:PeakHold2、17:PeakHold3管脚需要使用UBR供电，因此需要连接主继电器。控制器的25#管脚只在需要进入Bootloader修复模式时才短接到地，平时悬空即可。

控制器的标定CAN总线通过DB9连接器连接到ZLG USBCAN卡的CAN1接口，其中50#管脚为CAN低，69#管脚为CAN高，CAN低与CAN高不可接反，否则无法建立通信。标定CAN总线必须使用双绞线，双绞线靠近CAN卡处需要并联一个120欧姆左右的终端电阻以保证标定CAN通信稳定可靠。

F23P控制器的标定CAN内部已经并联了一个120欧姆左右的终端电阻，因此，在标定CAN总线正确连接之后，标定CAN总线的CAN低与CAN高之间的电阻值应为60~70欧姆，此电阻值需要使用万用表测量确认，如果电阻值不在此范围内，请检查并修复线束。

![](images4demo/F23P_demo08_001.png)

推荐使用带电压电流显示功能与限流保护功能的小型可调直流电源，电源电压可调节为12V或者24V左右，电流限制值可调节为1A左右，这样即使线路存在短路故障也不会产生很大冲击电流。如果使用的是车载电瓶或者大功率直流电源的话，上图中的10A保险是必须接的，否则一旦线路存在短路故障将导致线路烧毁甚至起火爆炸。

按照以上接线，当点火开关未闭合时，电源电流应小于1mA（大多数电源显示0）。当点火开关闭合时，主继电器闭合，12V电源的电流大约为150mA左右，24V电源的电流大约为120mA左右。实际电流与外接继电器参数相关，如果点火开关闭合时，电源的电流大于500mA，表明电源线路存在异常，可能存在短路故障，应该立即切断电源，重新检修线束并使用万用表测量确认无短路故障之后再重新上电。

### 1.3.示例功能说明<a name="示例功能说明"></a>

本示例在[第一个可在控制器中运行的模型](./demo01.html)DEMO01_FirstModel的基础上，添加了3路PeakHold驱动。

示例模型中包含两个软件计数器，分别是100ms软件计数器与1s软件计数器，可以使用标定软件观察到这两个软件计数器的值。模型中包含一个标记模型软件版本的常量，可以使用标定软件观察到这个软件版本常量的值。

模型100ms任务中包含了PeakHold控制算法用于控制氢瓶阀。本示例为了匹配瓶阀，使用12V电源供电，Peak时间为1000ms，Peak电流为2300mA，Hold电流为900mA，瓶阀参数如下图所示。

![](images4demo/F23P_demo08_002.jpg)

本示例要求：氢瓶阀数量为3个，瓶阀开启时需要间隔1.5秒依次打开3个瓶阀（避免多个瓶阀Peak电流叠加产生较大冲击），瓶阀关闭时同时关闭3个瓶阀。

### 1.4.示例前置条件<a name="示例前置条件"></a>

本示例要求用户提前搭建好基于模型设计的软件开发环境，请参考本站《[电控开发环境搭建手册](./build.html)》。

本示例操作实践要求有一台RapidECU-F23P控制器并且正确接线，请参考本文章节1.2《示例使用的控制器》。

本示例属于基础示例，要求用户具备Simulink/ECUCoder建模技能。如果用户还没有Simulink/ECUCoder的使用经验，建议首先学习并操作《[使用控制器控制继电器与开关阀](./demo04.html)》。

### 1.5.示例文件下载<a name="示例文件下载"></a>

用户可以参考本文自行建模而不需要下载示例文件，用户也可以下载示例文件以获取更多参考信息，示例文件下载地址：[示例文件](./download.html)。

## 二.示例模型建模过程<a name="示例模型建模过程"></a>

示例模型建模过程如下：

1. 新建一个文件夹，名称为DEMO08_ControlCylinderValve。

2. 切换MATLAB工作路径到上述新建文件夹的路径，新建一个名为DEMO08_ControlCylinderValve的Simulink模型。

3. 点击进入Simulink 的ECUCoder for S32K344模块库， 点击RapidECU_F23子库， 选择RapidECUSetting模块，将RapidECUSetting模块拖入到新建的模型中。

4. 在模型中创建一个100ms的任务，任务中添加一个名为MyCounter_100ms的软件计数器。在模型中创建一个1s的任务，任务中添加一个名为MyCounter_1s的软件计数器。此步骤与《[第一个可在控制器中运行的模型](./demo01.html)》的建模步骤相同。为了管理模型的软件版本，在1s任务中添加一个Constant模块，将模块的值设置为25012215（年月日小时设置法）。此步骤与《[为模型添加测量变量与标定变量](./demo02.html)》的建模步骤相同。

5. 在100ms任务中添加3个Constant模块，1个Constant模块设置为[2300,2300,2300,2300,2300,2300]，用于设定Peak电流（单位mA，数据长度为6，代表6个电磁阀）。1个Constant模块设置为[900,900,900,900,900,900]，用于设定Hold电流（单位mA，数据长度为6，代表6个电磁阀）。1个Constant模块设置为1000（单位ms），用于设定Peak持续时间，使用3个Outport模块引出。

6. 添加1个标定模块ECCalVar，模块参数命名为PeakHold_ONOFF_En，用于使能PeakHold驱动。添加一个Stateflow模块，输入为PeakHold_ONOFF_En，输出3个使能信号，用于控制3个瓶阀，使用3个Outport模块引出。对于不需要使用的另外3个PeakHold通道，通道输入端口给0即可。

7. 点击RapidECU_F23模型库，点击PeakHold子库，将PeakHoldOnOff12V模块拖入模型顶层，与100ms任务引出的6个信号连接。

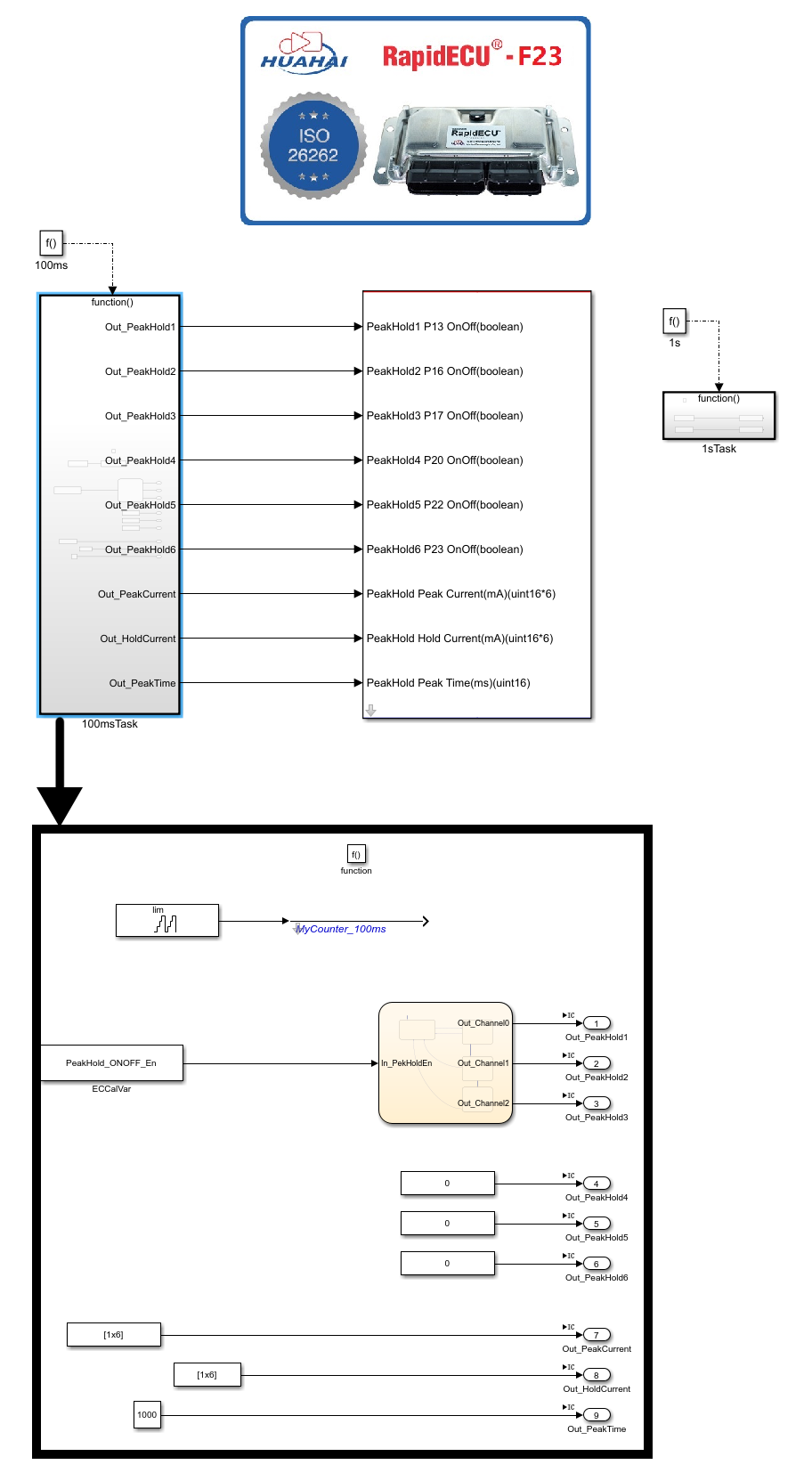

建模完成的模型如下图所示：

![](images4demo/F23P_demo08_003.png)

## 三.示例模型的使用<a name="示例模型的使用"></a>

示例模型使用过程如下：

1. 在配置好的软件开发环境中，切换MATLAB工作路径到DEMO08_ControlCylinderValve文件夹，打开模型DEMO08_ControlCylinderValve。

2. 点击“Build Model”按钮或者使用快捷键Ctrl+B编译模型。模型编译完成之后，生成DEMO08_ControlCylinderValve.s19文件与DEMO08_ControlCylinderValve.a2l文件，其中.s19文件用于刷写到控制器内部，.a2l文件用于测量标定。

3. 使用一台RapidECU-F23P控制器，控制器接线请参考本文章节1.2《示例使用的控制器》。利用MeCa-UDS Program软件将DEMO08_ControlCylinderValve.s19文件刷写到RapidECU-F23P控制器中。

4. 使用MeCa软件新建一个名为DEMO08_ControlCylinderValve的项目，导入数据库文件时使用DEMO08_ControlCylinderValve.a2l文件。项目面板中添加“多数字显示”控件，控件关联A2L文件中所有测量变量。项目面板中添加“多数字输入”控件，控件关联A2L文件中所有标定变量。

5. 依次点击MeCa软件工具栏中的“建立连接”与“开始同步”按钮，可以观察到模型中测量变量的值正在变化，其中变量MyCounter_1s每秒钟加一。

6. 上电后，90号管脚功率驱动开关闭合，外部主继电器闭合。

7. 将PeakHold_ONOFF_En设置为1，PeakHold 3个通道逐个开启，控制3个瓶阀间隔1.5s依次开启。

8. 将PeakHold_ONOFF_En设置为0，PeakHold 3个通道同时关闭，控制3个瓶阀同时关闭。

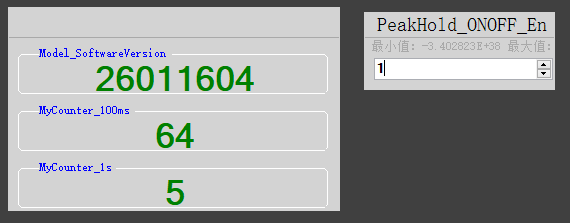

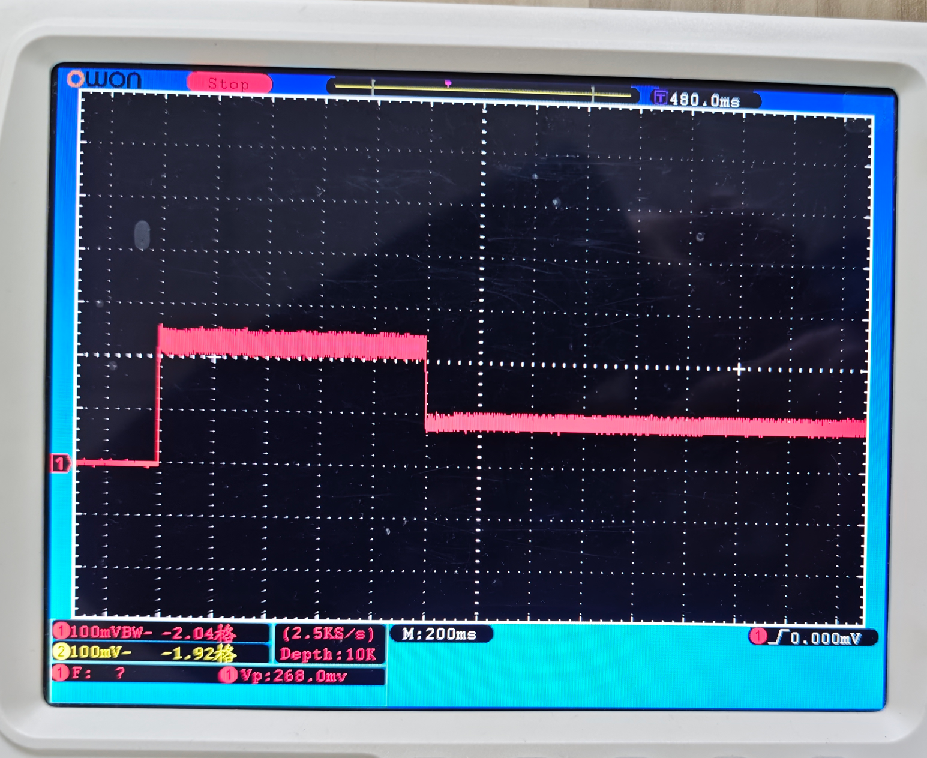

DEMO08_ControlCylinderValve模型正在F23P控制器中运行的MeCa软件和示波器显示的瓶阀电流波形如下图所示：

![](images4demo/F23P_demo08_004.png)

![](images4demo/F23P_demo08_005.png)

氢瓶阀的实际工作电流与目标电流（包括Peak电流和Hold电流）基本相同，Peak持续时间约为1000ms，模型运行符合设计预期。

## 四.示例小结<a name="示例小结"></a>

示例模型DEMO08_ControlCylinderValve演示了使用控制器控制氢瓶阀，通过学习本示例并操作实践，用户可以学习到：

1. 如何将氢瓶阀与控制器相连接。

2. 如何在模型中添加PeakHoldOnOff12V模块。

3. 如何使用PeakHoldOnOff12V模块控制氢瓶阀。
