# 使用控制器收发CAN FD报文

## 一.示例说明<a name="示例说明"></a>

### 1.1.示例软件开发环境<a name="示例软件开发环境"></a>

MATLAB版本：MATLAB R2019a

VS版本：VS2015

S32DS版本：S32DS for S32 Platform 3.5

ECUCoder版本：ECUCoder for S32K344V1.3D或者ECUCoder for S32K311V1.3D

MeCa版本：MeCa2.0

关于以上软件开发环境，请参考本站《[电控开发环境搭建手册](./build.html)》。

### 1.2.示例使用的控制器<a name="示例使用的控制器"></a>

本示例使用的控制器型号为RapidECU-U34，关于RapidECU-U34控制器的具体信息，请参考本站《[U34控制器硬件参考手册](./u34.html)》。

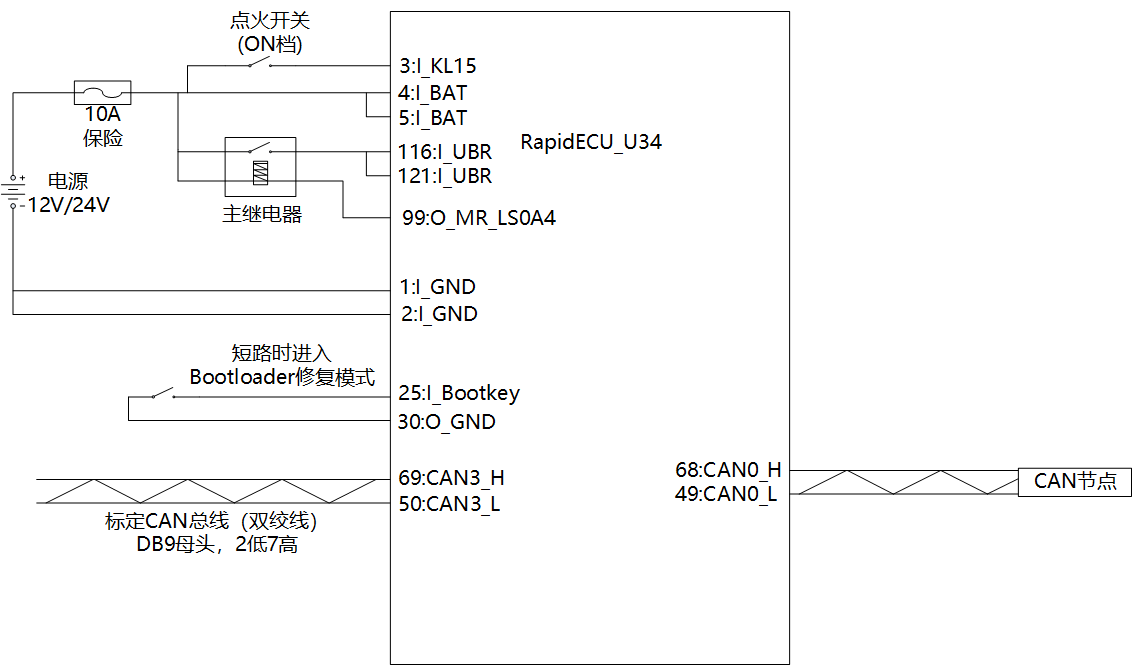

控制器接线：因为本示例只需要使用最基本的控制器功能，因此控制器接线参考了《[U34控制器硬件参考手册](./u34.html)》中的硬件最小系统接线图，如下图所示。因为本示例未使用到控制器的任何功率驱动管脚，因此可以不接主继电器，控制器的99#、116#、121#管脚可以悬空处理。控制器的25#管脚只在需要进入Bootloader修复模式时才短接到地，平时悬空即可。

控制器的标定CAN总线通过DB9连接器连接到ZLG USBCAN卡的CAN1接口，其中50#管脚为CAN低，69#管脚为CAN高，CAN低与CAN高不可接反，否则无法建立通信。标定CAN总线必须使用双绞线，双绞线靠近CAN卡处需要并联一个120欧姆左右的终端电阻以保证标定CAN通信稳定可靠。

U34控制器的标定CAN内部已经并联了一个120欧姆左右的终端电阻，因此，在标定CAN总线正确连接之后，标定CAN总线的CAN低与CAN高之间的电阻值应为60~70欧姆，此电阻值需要使用万用表测量确认，如果电阻值不在此范围内，请检查并修复线束。

![](images4demo/U34_demo10-1.png)

推荐使用带电压电流显示功能与限流保护功能的小型可调直流电源，电源电压可调节为12V或者24V左右，电流限制值可调节为1A左右，这样即使线路存在短路故障也不会产生很大冲击电流。如果使用的是车载电瓶或者大功率直流电源的话，上图中的10A保险是必须接的，否则一旦线路存在短路故障将导致线路烧毁甚至起火爆炸。

按照以上接线（不接主继电器，99#、116#、121#管脚悬空），当点火开关未闭合时，电源电流应小于1mA（大多数电源显示0）。当点火开关闭合时，12V电源的电流大约为90mA左右（70mA-110mA），24V电源的电流大约为45mA左右（35mA-55mA）。如果点火开关闭合时12V电源的电流小于50mA或者24V电源的电流小于30mA，表明控制器供电存在异常，控制器未正常启动。如果点火开关闭合时12V电源的电流大于200mA或者24V电源的电流大于100mA，表明电源线路存在异常，可能存在短路故障。不管电流过小或者过大，都应该立即切断电源，重新检修线束并使用万用表测量确认无短路故障之后再重新上电。

本示例使用U34控制器的CAN0通道来收发CAN FD报文，CAN总线必须使用双绞线，双绞线靠近CAN节点处需要并联一个120欧姆左右的终端电阻以保证CAN通信稳定可靠。

### 1.3.示例功能说明<a name="示例功能说明"></a>

本示例在[第一个可在控制器中运行的模型](./demo01.html)DEMO01_FirstModel的基础上，添加了1路CANFD通道的收发功能。

示例模型中包含两个软件计数器，分别是100ms软件计数器与1s软件计数器，可以使用标定软件观察到这两个软件计数器的值。模型中包含一个标记模型软件版本的常量，可以使用标定软件观察到这个软件版本常量的值。

模型100ms任务中包含了1个CANFD发送模块和1个CANFD接收模块用于定时收发CANFD报文。

### 1.4.示例前置条件<a name="示例前置条件"></a>

本示例要求用户提前搭建好基于模型设计的软件开发环境，请参考本站《[电控开发环境搭建手册](./build.html)》。

本示例操作实践要求有一台RapidECU-U34控制器并且正确接线，请参考本文章节1.2《示例使用的控制器》。

本示例属于基础示例，要求用户具备Simulink/ECUCoder建模技能。如果用户还没有Simulink/ECUCoder的使用经验，建议首先学习并操作《[使用控制器收发CAN报文](./demo10.html)》。

### 1.5.示例文件下载<a name="示例文件下载"></a>

用户可以参考本文自行建模而不需要下载示例文件，用户也可以下载示例文件以获取更多参考信息，示例文件下载地址：[示例文件](./download.html)。

## 二.示例模型建模过程<a name="示例模型建模过程"></a>

### 2.1.基础模型搭建<a name="基础模型搭建"></a>

1. 新建一个文件夹，名称为DEMO15_CANFDTxRx。

2. 切换MATLAB工作路径到上述新建文件夹的路径，新建一个名为DEMO15_CANFDTxRx的Simulink模型。

3. 点击进入Simulink 的ECUCoder for S32K344模块库（或者ECUCoder for S32K311模块库）， 点击RapidECU_U34子库， 选择RapidECUSetting模块，将RapidECUSetting模块拖入到新建的模型中。

4. 在模型中创建一个100ms的任务，任务中添加一个名为MyCounter_100ms的软件计数器。在模型中创建一个1s的任务，任务中添加一个名为MyCounter_1s的软件计数器。此步骤与《[第一个可在控制器中运行的模型](./demo01.html)》的建模步骤相同。为了管理模型的软件版本，在1s任务中添加一个Constant模块，将模块的值设置为23111416（年月日小时设置法）。此步骤与《[为模型添加测量变量与标定变量](./demo02.html)》的建模步骤相同。

### 2.2.CAN FD收发模型搭建<a name="CAN FD收发模型搭建"></a>

1. 双击RapidECUSetting模块，控制器CAN模块默认设置波特率为500kbps，即 CAN FD 仲裁域速率为500kbps，其可供设定的范围已在《[使用控制器收发CAN报文](./demo10.html)》中介绍。将FD Enable设置为 1，开启CAN FD功能，在发送与接收CAN FD消息帧（非加速帧）时，数据域与仲裁域速率相同，均采用Baudrate设定的波特率。在发送与接收CAN FD加速帧时，需要设置Data Baudrate，即数据域速率，Data Baudrate可供设定的范围为：4000、2000、1000、500、250、125，对应 4Mbps、2Mbps、1Mbps、500kbps、250kbps、125kbps。如果填写其他数值，控制器则自动设定为 500。FD Payload 为数据场最大负载，请按照CAN FD通信协议中报文数据场最长的报文设定，可供设定的范围为 8，16，32，64，如果填写其他数值，控制器则自动设定为8。本示例FD Enable设置为 1，开启CAN FD功能，仲裁域波特率为500kbps，数据域波特率为2Mbps，FD Payload为16即一帧CAN FD报文允许的数据场最大长度为16个字节。

2. 为了演示收发CAN FD报文，点击RapidECU_U34模型库，点击 CANFDCommucation子库， 将1个M16CAN0to2Transmit模块和1个M16CAN0to2Receive拖入到100ms任务中。

3. 双击M16CAN0to2Transmit，CAN Module选择0，即CAN0通道。CAN Buffer选择31，同一路CAN通道无论收发，Buffer设置都不能重复。CAN Message ID设为hex2dec('0001')。CAN Message Type默认为Standard，标准帧格式，同一个CAN通道收发报文应选择同一种帧格式。CAN Type设置为CAN FD Accelerated，CAN FD加速。Data Length默认为16，数据场长度16个字节。

4. 双击M16CAN0to2Receive，CAN Module选择0，即CAN0通道。CAN Buffer选择0，同一路CAN通道无论收发，Buffer设置都不能重复。CAN Message ID设为hex2dec('0002')。CAN Message Type默认为Standard，标准帧格式，同一个CAN通道收发报文应选择同一种帧格式。Data Length默认为16，数据场长度16个字节。添加Constant模块，设定发送报文的数据。

5. 添加测量模块MeaModule，用于监测CAN FD收发状态与接收到的报文数据。

6. M16CAN0to2Receive收到报文时CAN_OK为1，更新报文数据，否则保持上一次收到的报文数据，如果连续10个周期未收到报文，则认为节点之间的通信断开，复位CAN FD接收数据，实际应用中请根据报文周期设定丢帧时长。

建模完成的100ms任务模型如下图所示：

![](images4demo/U34_demo15-2.png)

## 三.示例模型的使用<a name="示例模型的使用"></a>

示例模型使用过程如下：

1. 在配置好的软件开发环境中，切换MATLAB工作路径到DEMO15_CANFDTxRx文件夹，打开模型DEMO15_CANFDTxRx。

2. 点击“Build Model”按钮或者使用快捷键Ctrl+B编译模型。模型编译完成之后，生成DEMO15_CANFDTxRx.s19文件与DEMO15_CANFDTxRx.a2l文件，其中.s19文件用于刷写到控制器内部，.a2l文件用于测量标定。

3. 使用一台RapidECU-U34控制器，控制器接线请参考本文章节1.2《示例使用的控制器》。利用MeCa-UDS Program软件将DEMO15_CANFDTxRx.s19文件刷写到RapidECU-U34控制器中。

4. 使用MeCa软件新建一个名为DEMO15_CANFDTxRx的项目，导入数据库文件时使用DEMO15_CANFDTxRx.a2l文件。项目面板中添加“多数字显示”控件，控件关联A2L文件中所有测量变量。

5. 依次点击MeCa软件工具栏中的“建立连接”与“开始同步”按钮，可以观察到模型中测量变量的值正在变化，其中变量MyCounter_1s每秒钟加一。

6. 上电后，使用PC模拟CAN节点，使用ZCANPRO等工具可以查看总线上的报文，并且发送ID为0x02的CAN FD加速帧，使用MeCa查看收到的报文数据。

DEMO15_CANFDTxRx模型正在U34控制器中运行的MeCa软件与ZCANPRO软件如下图所示：

![](images4demo/U34_demo15-3.png)

U34控制器发送的数据ZCANPRO可以正确接收，ZCANPRO发送的数据U34控制器也可以正确接收，模型运行符合设计预期。

## 四.示例小结<a name="示例小结"></a>

示例模型DEMO15_CANFDTxRx演示了使用控制器收发CAN FD报文，通过学习本示例并操作实践，用户可以学习到：

1. 如何使能控制器CAN通道的CAN FD功能并设置CAN FD波特率。

2. 如何在模型中添加CAN FD发送模块与CAN FD接收模块。

3. 如何定时发送CAN FD报文，如何定时接收CAN FD报文。
